Подсветка в телевизоре
Общая информация
Одна из наиболее частых поломок современных ЖК-телевизоров — неисправность подсветки. Клиенты в таком случае жалуются:
«Нет изображения на экране», «Очень тёмное изображение», «Потух экран, а звук остался», «Нет картинки», «Мерцает изображение», «Нет видимости», «Телевизор моргает красным огоньком», «Пропало изображение», «Темно-синее изображение»…
Такого рода неисправности обычно связаны с выходом из строя компонентов подсветки ЖК-матрицы телевизора.

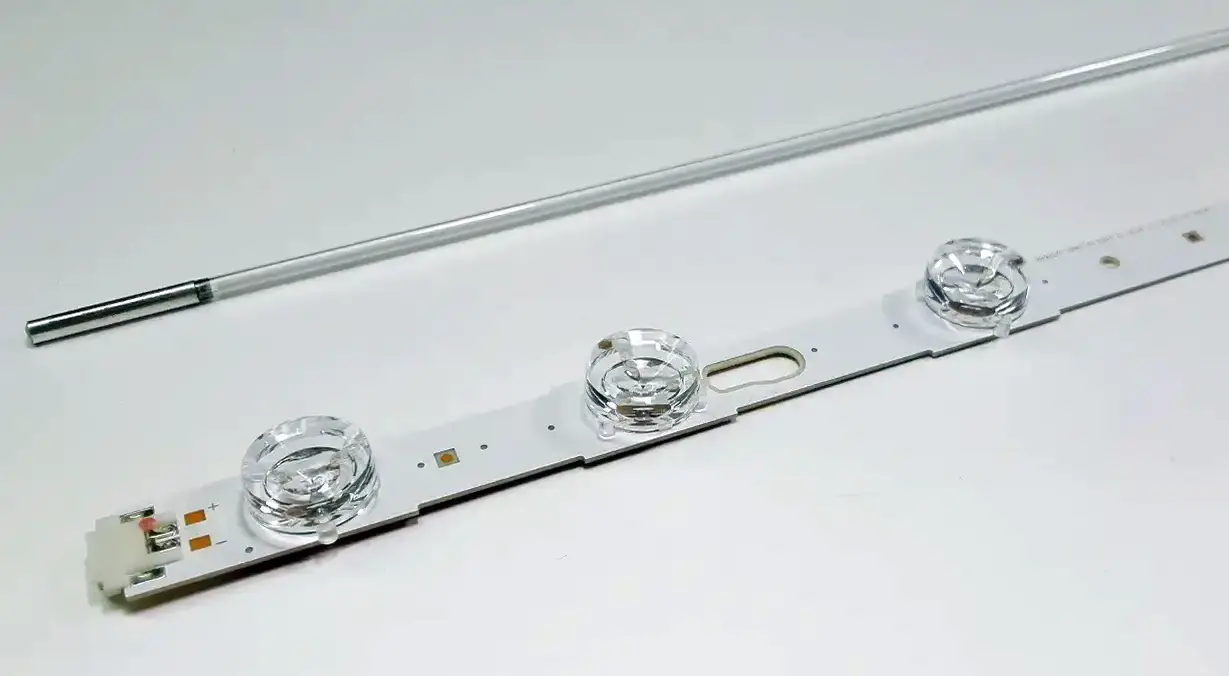

Как правило, в LCD-панелях используются два типа подсветки — ламповая и светодиодная:
Ламповая представляет собой небольшие электролюминесцентные лампы, по своей конструкции похожие на те, что используются в освещении производственных и офисных помещений. Телевизионные панели, в которых они используются, отличаются приятной «теплой» картинкой.
Светодиодная представляет собой планки, на которые напаяны светодиоды. Они отличаются от ламп более низким энергопотреблением. Изображение при использовании этого типа подсветки дает более «холодную» и яркую картинку.
В настоящее время ламповая технология подсвечивания практически не используется в современных ЖК-матрицах. Это связано это со стремлением к энергосбережению и экологии — лампы отличаются большим энергопотреблением и в своем составе имеют ртуть.
Существует два типа светодиодной (LED) подсветки:
- Direct LED — конструктивная особенность такого решения — расположение нескольких горизонтальных или вертикальных рядов светодиодных планок с обратной стороны матрицы. Плюсы такой конструкции — равномерность подсвечивания изображения и возможность выборочно управлять яркостью подсветки в различных частях экрана, что положительно сказывается на качестве отображения. Понижение яркости в более темной части изображения, или наоборот повышение в более яркой делает цвета более контрастными. Главным недостатком такого инженерного подхода является увеличение толщины аппарата.
- EDGE LED — одна или две планки расположены с боков или в нижней части панели, что позволяет делать особо тонкие телевизоры. Минус этой технологии — небольшие затемнения по углам экрана.
Причины поломок
Среди основных причин выгорания светодиодной подсветки можно назвать следующие:
- Основной причиной выхода из строя LED-диодов является то, что производители заставляют детали работать на пике своих параметров, что ведет к их ускоренному выгоранию. Это делается специально, основываясь на законах современной экономики, построенной на плановом старении техники.
- Страшным врагом диодов являются скачки напряжения в электросетях и грозы. После их воздействия часто происходит полное выгорание подсветки. В сезон гроз количество техники с такими дефектами значительно возрастает.
- Довольно частым явлением бывает заводской брак. Это бракованные диоды, установленные на заводе либо перегретые во время заводской пайки. Особенно часто этим грешат китайские производители. Ремонт такой радиоэлектронной аппаратуры заставляет телемастеров напряженно поработать. Это связано с отсутствием такой жесткой унификации, как у корейских производителей.
- Один выгоревший светодиод нередко может быть причиной выхода из строя всей подсветки. При выгорании одного светодиода подсветка как правило не замыкается благодаря имеющемуся в корпусе светодиода стабилитрону. Но при этом происходит повышение напряжения на других светодиодах, что ведет к их ускоренному выгоранию. И так идет дальше — пока всё не выгорит, либо не сработает токовая защита в управлении и принудительно не отключит подсветку.

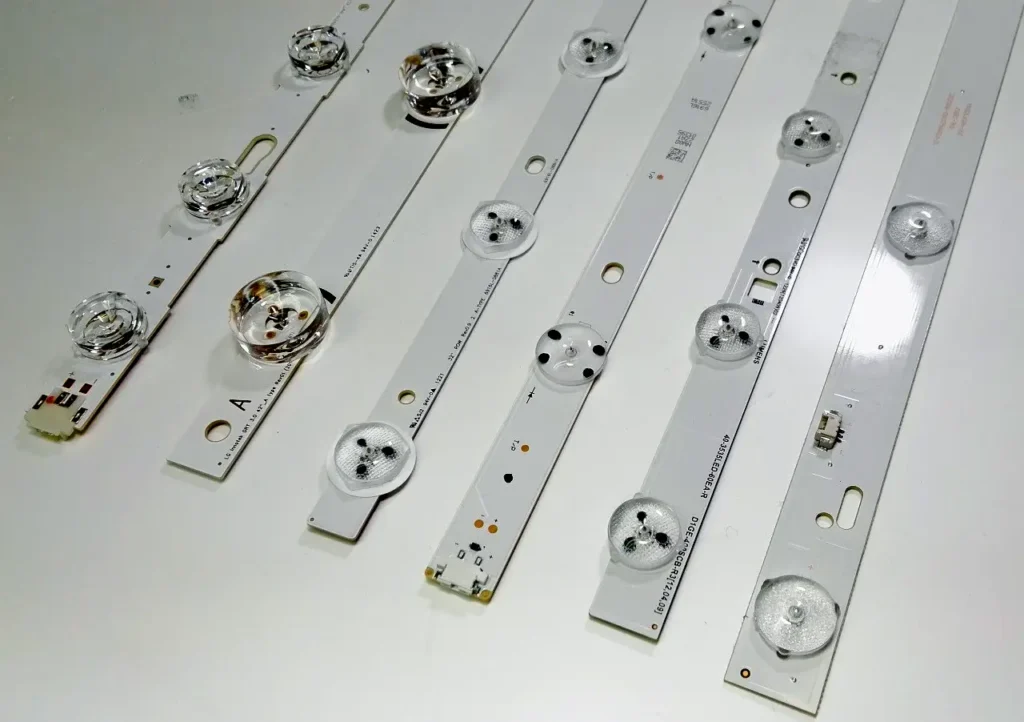

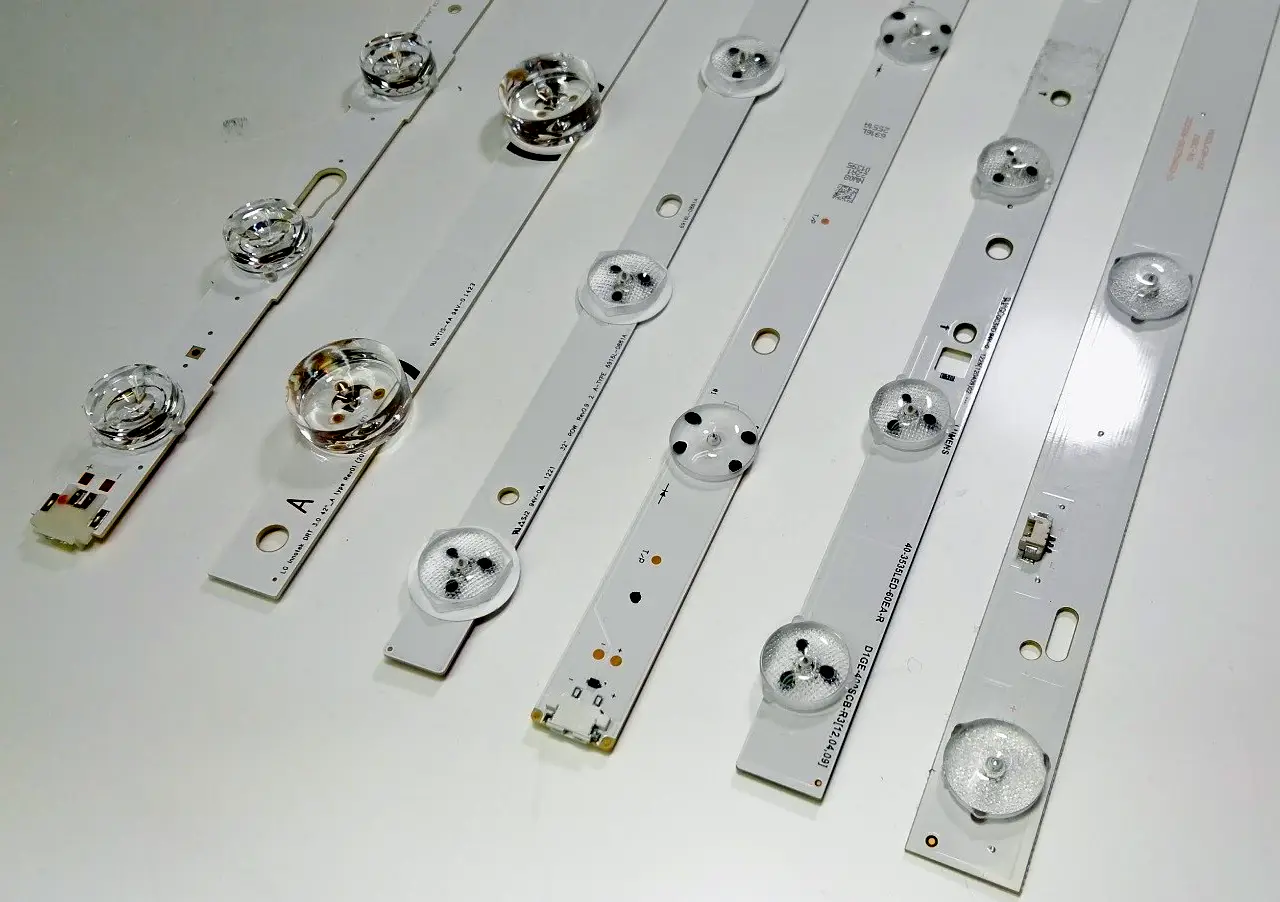

Количество видов светодиодных планок очень велико. Зачастую в одной и той же модели телевизора и матрицы могут использоваться несколько абсолютно различных типов планок.
Это может зависеть от нескольких факторов, например, от места производства — российская, европейская и китайская сборки могут сильно отличаться типом используемых комплектующих. В одной и той же модели могут использоваться матрицы разных производителей и, соответственно, разные планки.
Зависит также от даты производства — производитель во время производственного цикла может поменять конструктивный состав.
А еще причиной установки разных запчастей может быть просто отсутствие требуемой запчасти на складе завода.
Настоящие телемастера стараются всегда держать у себя на складе максимально обширную номенклатуру блоков подсветки, необходимых для ремонта.
Светодиоды, в свою очередь, тоже сильно отличаются: силой тока, напряжением, корпусами, расположением площадок анода и катода, параметрами пайки, сроком службы, цветовой температурой свечения и пр.
Итоги
Краткие итоги статьи:
- Полная замена светодиодов имеет смысл, поскольку замена только выгоревших элементов приводит к крайне короткому сроку службы изделия.
- Компоненты подсветки оптимально менять целыми планками — это надёжнее и быстрее.
- Оригинальные комплектующие следует устанавливать в обязательном порядке. Экономия на деталях негативно отражается на эксплуатационных характеристиках.
- Выбор телемастерской должен быть внимательным и осознанным. Неверный выбор приводит к лишним финансовым расходам и потере времени.
